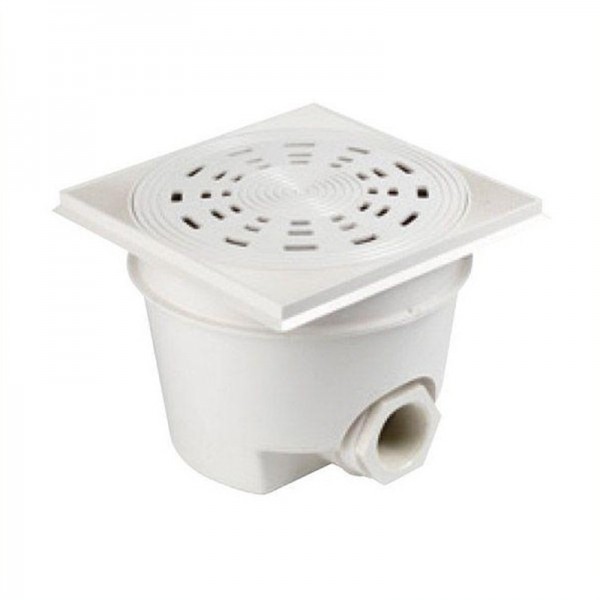

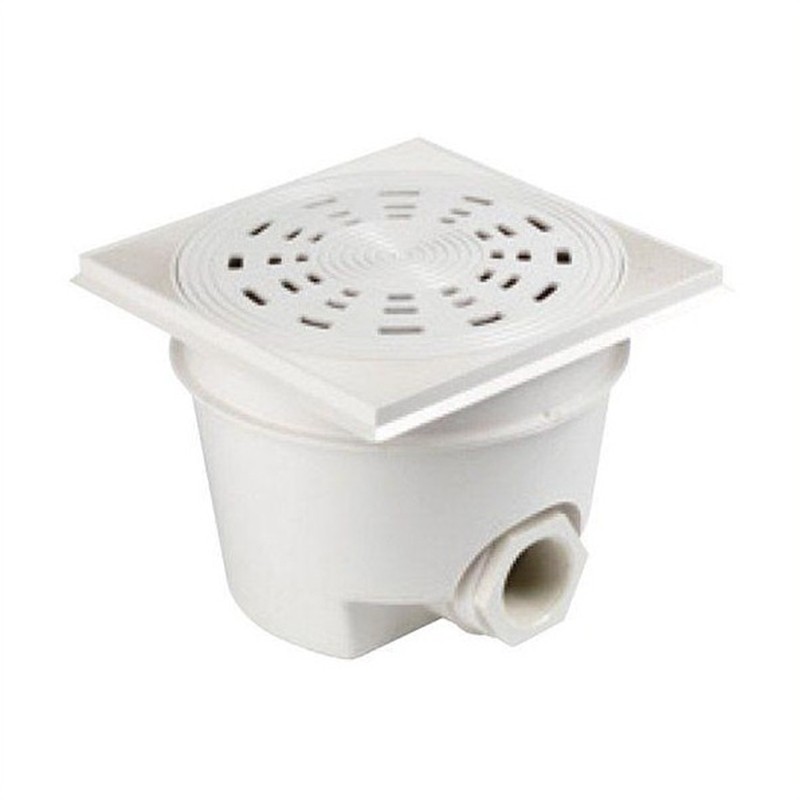

Presa di Fondo Piscina con griglia bombata Pool's
Cod. Prodotto
0473219
Presa di Fondo Piscina con griglia bombata progettata per essere compatibile anche su piscine con istallazioni datate. Rispetta tutte le norme UNI EN 13451 per l'uso in strutture ricettive.
I componenti principali della nuova presa di fondo sono stati completamente riprogettati in modo da garantire la massima sicurezza e portata senza tralasciare la compatibilità su piscine con installazioni datate.
La nuova griglia bombata è conforme:
alla norma UNI EN 13451-3:2016 Parte 3: requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative acquatiche aventi un ingresso e un'uscita di acqua/aria
La nuova griglia bombata è conforme:
alla norma UNI EN 13451-3:2016 Parte 3: requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative acquatiche aventi un ingresso e un'uscita di acqua/aria
alla norma UNI EN 13451-1:2021 Parte 1: requisiti generali di sicurezza e metodi di prova
∙ altezza della bombatura conforme ai requisiti normativi ed evita che un utente possa accidentalmente otturare tutta la superficie di aspirazione
∙ dimensioni aperture ≤ 8 mm, per evitare il rischio di intrappolamento dita, secondo la norma UNI EN 13451-1:2021
∙ aspirazione prevalentemente periferica, ulteriore misura di sicurezza contro l’otturamento accidentale da parte degli utenti
∙ superato test di resistenza a carichi verticali, secondo la norma UNI EN 13451-3:2016
∙ superato test per verificare il potenziale rischio di intrappolamento capelli, secondo la norma UNI EN 13451-3:2016
∙ superficie della griglia avente finitura ruvida, per un maggior comfort dei bagnanti.
Il nuovo corpo della presa di fondo è conforme alla norma UNI EN 13451-3:2016 Parte 3 requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative e rispetta la distanza minima tra l’attacco tubazione e la griglia, in modo da sfruttare tutta la superficie di aspirazione fornita ed evitare aree con una velocità di aspirazione maggiore a quella massima consentita (0,5 m/s). Il corpo, inoltre, ha l’uscita laterale ø75 mm anziché da ø2” garantendo così una portata maggiore oltre alla semplicità dell’installazione ad incollaggio. Può essere utilizzato anche un tubo da ø63 mm tramite l’apposita riduzione fornita con la presa di fondo.
Il nuovo corpo della presa di fondo è conforme alla norma UNI EN 13451-3:2016 Parte 3 requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative e rispetta la distanza minima tra l’attacco tubazione e la griglia, in modo da sfruttare tutta la superficie di aspirazione fornita ed evitare aree con una velocità di aspirazione maggiore a quella massima consentita (0,5 m/s). Il corpo, inoltre, ha l’uscita laterale ø75 mm anziché da ø2” garantendo così una portata maggiore oltre alla semplicità dell’installazione ad incollaggio. Può essere utilizzato anche un tubo da ø63 mm tramite l’apposita riduzione fornita con la presa di fondo.
Caratteristiche principali:
Materiale: ABS
Colori disponibili: bianco e nero
Caratteristiche idrauliche:
massima portata in aspirazione con velocità dell'acqua sulla griglia pari a 0,5 m/s:
tubo ø63 mm: 15 mc/h
tubo ø75 mm: 17 mc/h
Normativa di riferimento:
prodotto conforme a
UNI EN 13451-1:2021
UNI EN 13451-3:2016
UNI EN 16713-2:2016
UNI EN 16582-1:2015
• A&T Europe s.p.a. raccomanda l'installazione di almeno due prese di fondo collegate tra loro e comunque in numero tale per cui, se una presa viene bloccata, le rimanenti riescano a gestire il 100% della portata di aspirazione.
• Le prese devono essere distanziate tra loro secondo le indicazioni delle norme vigenti
• A&T Europe s.p.a. raccomanda di limitare l'uso delle prese di fondo in modo che almeno il 70% della portata totale dell'impianto sia gestita da sistemi di ripresa superficiale (skimmer, bordi sfioro), nel rispetto delle prescrizioni della norma UNI 10637:2016.
• La portata di ogni presa di fondo non deve in nessun caso superare i valori massimi riportati nella scheda del prodotto.
Descrizione Prodotto
I componenti principali della nuova presa di fondo sono stati completamente riprogettati in modo da garantire la massima sicurezza e portata senza tralasciare la compatibilità su piscine con installazioni datate.
La nuova griglia bombata è conforme:
alla norma UNI EN 13451-3:2016 Parte 3: requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative acquatiche aventi un ingresso e un'uscita di acqua/aria
La nuova griglia bombata è conforme:
alla norma UNI EN 13451-3:2016 Parte 3: requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative acquatiche aventi un ingresso e un'uscita di acqua/aria
alla norma UNI EN 13451-1:2021 Parte 1: requisiti generali di sicurezza e metodi di prova
∙ altezza della bombatura conforme ai requisiti normativi ed evita che un utente possa accidentalmente otturare tutta la superficie di aspirazione
∙ dimensioni aperture ≤ 8 mm, per evitare il rischio di intrappolamento dita, secondo la norma UNI EN 13451-1:2021
∙ aspirazione prevalentemente periferica, ulteriore misura di sicurezza contro l’otturamento accidentale da parte degli utenti
∙ superato test di resistenza a carichi verticali, secondo la norma UNI EN 13451-3:2016
∙ superato test per verificare il potenziale rischio di intrappolamento capelli, secondo la norma UNI EN 13451-3:2016
∙ superficie della griglia avente finitura ruvida, per un maggior comfort dei bagnanti.
Il nuovo corpo della presa di fondo è conforme alla norma UNI EN 13451-3:2016 Parte 3 requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative e rispetta la distanza minima tra l’attacco tubazione e la griglia, in modo da sfruttare tutta la superficie di aspirazione fornita ed evitare aree con una velocità di aspirazione maggiore a quella massima consentita (0,5 m/s). Il corpo, inoltre, ha l’uscita laterale ø75 mm anziché da ø2” garantendo così una portata maggiore oltre alla semplicità dell’installazione ad incollaggio. Può essere utilizzato anche un tubo da ø63 mm tramite l’apposita riduzione fornita con la presa di fondo.
Il nuovo corpo della presa di fondo è conforme alla norma UNI EN 13451-3:2016 Parte 3 requisiti complementari di sicurezza e metodi di prova per i componenti di aspirazione e di scarico e per le attrezzature ricreative e rispetta la distanza minima tra l’attacco tubazione e la griglia, in modo da sfruttare tutta la superficie di aspirazione fornita ed evitare aree con una velocità di aspirazione maggiore a quella massima consentita (0,5 m/s). Il corpo, inoltre, ha l’uscita laterale ø75 mm anziché da ø2” garantendo così una portata maggiore oltre alla semplicità dell’installazione ad incollaggio. Può essere utilizzato anche un tubo da ø63 mm tramite l’apposita riduzione fornita con la presa di fondo.
Scheda Tecnica
Caratteristiche
Caratteristiche principali:
Materiale: ABS
Colori disponibili: bianco e nero
Caratteristiche idrauliche:
massima portata in aspirazione con velocità dell'acqua sulla griglia pari a 0,5 m/s:
tubo ø63 mm: 15 mc/h
tubo ø75 mm: 17 mc/h
Normativa di riferimento:
prodotto conforme a
UNI EN 13451-1:2021
UNI EN 13451-3:2016
UNI EN 16713-2:2016
UNI EN 16582-1:2015
• A&T Europe s.p.a. raccomanda l'installazione di almeno due prese di fondo collegate tra loro e comunque in numero tale per cui, se una presa viene bloccata, le rimanenti riescano a gestire il 100% della portata di aspirazione.
• Le prese devono essere distanziate tra loro secondo le indicazioni delle norme vigenti
• A&T Europe s.p.a. raccomanda di limitare l'uso delle prese di fondo in modo che almeno il 70% della portata totale dell'impianto sia gestita da sistemi di ripresa superficiale (skimmer, bordi sfioro), nel rispetto delle prescrizioni della norma UNI 10637:2016.
• La portata di ogni presa di fondo non deve in nessun caso superare i valori massimi riportati nella scheda del prodotto.
